河北碧清 图解：喷淋塔的工作原理、特点、结构

        喷淋塔是废气处理的一种装备，在工业废气处理能用到这样的净化设备。通常处理酸雾废气比较多，因而又称之为酸雾废气塔。但我们的喷淋塔除了可以处理酸雾废气还可以处理其他废气，比如氨气（NH3）硫化氢废气、VOC废气、生活垃圾废气、垃圾燃烧废气。

         以处理酸雾废气为例，简单介绍喷淋塔的工作原理以及特点和结构。

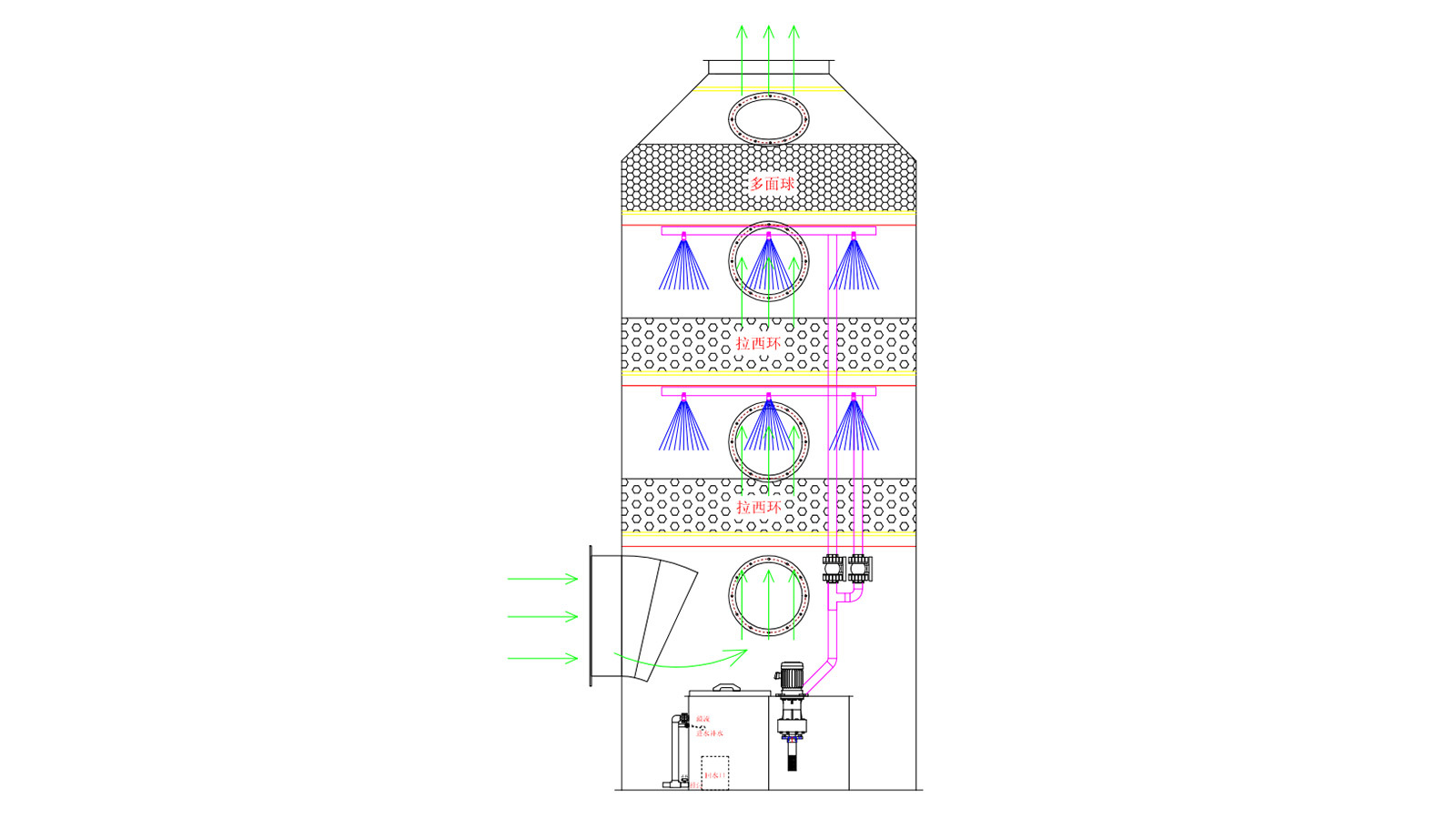

        酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行 气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，后回流至塔底循环使用。净化后的酸雾废气达到排放标准的排放要求，低于排放标准。

      喷淋塔特点

1、除尘脱硫，采用碱性洗涤水时，脱硫效率可达85%。

2、设备占地少，安装方便。

3、耗水、耗电指标较低。

4、蚀、不磨损，使用寿命长。

5、设备运行，维护简单、方便。

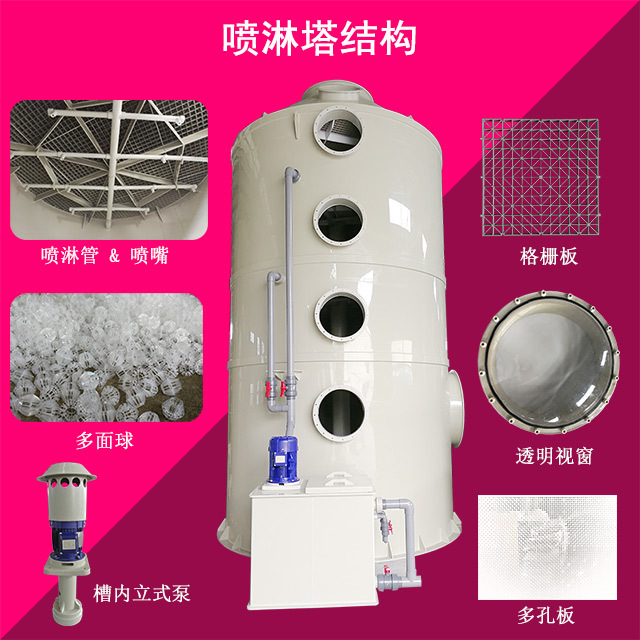

喷淋塔结构

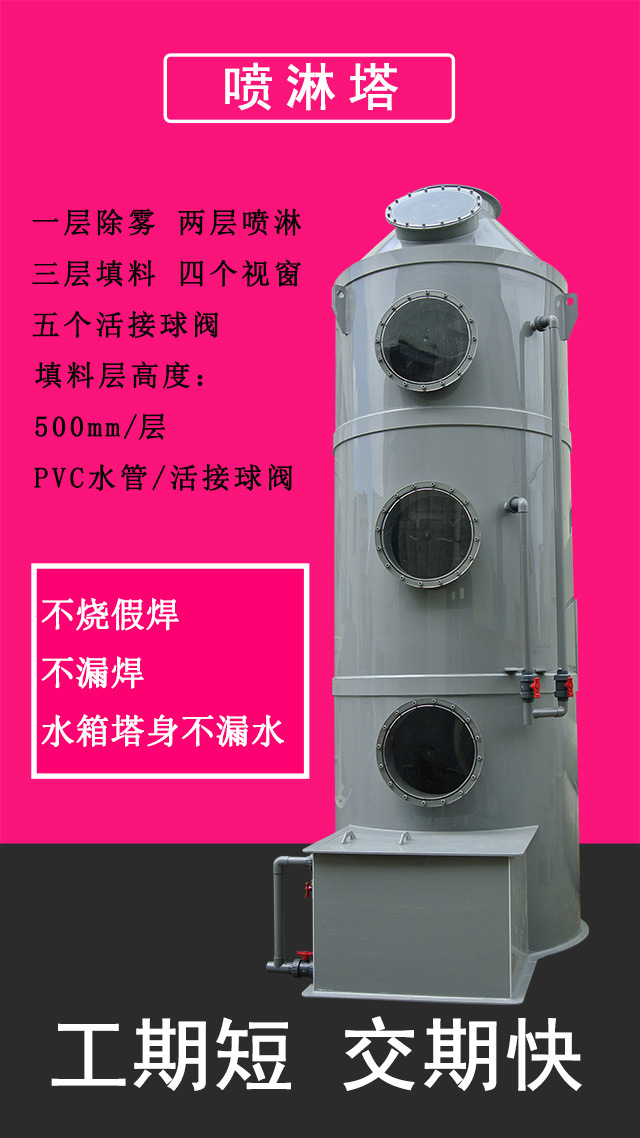

 常规喷淋塔结构概括为：一层除雾、两层喷淋、三层填料、四个视窗、五个活接球阀。

除雾层：一般用格栅板隔开，上面置放填料，填料层高度可达500mm。为了提高除雾效能，我司生产的喷淋塔可加装板式除雾器。

喷淋层：喷淋层是由喷淋管和喷嘴组成，根据喷淋塔直径大小，设置喷淋管和喷嘴的密度不同。使用喷嘴，喷雾均匀且流量大不易堵塞。

填料层：填料层是在除雾层和喷淋层之上，置放填料。主要填料有多面空心球、拉西环。喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以 乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

视窗：又称检测口，通常成型的视窗有φ500mm和φ400mm两种规格。视窗主要作用是观测喷淋塔运行情况以及换填料、检修喷嘴。

活接球阀：主要是控制循环水的开关。

除此之外，循环水箱也是喷淋塔重要组成部分，水箱可以灵活设置，与喷淋塔塔体连接或者不连接。
