河北碧清 催化燃烧co燃烧炉结构图

2022-04-23 09:10:56

动态详情

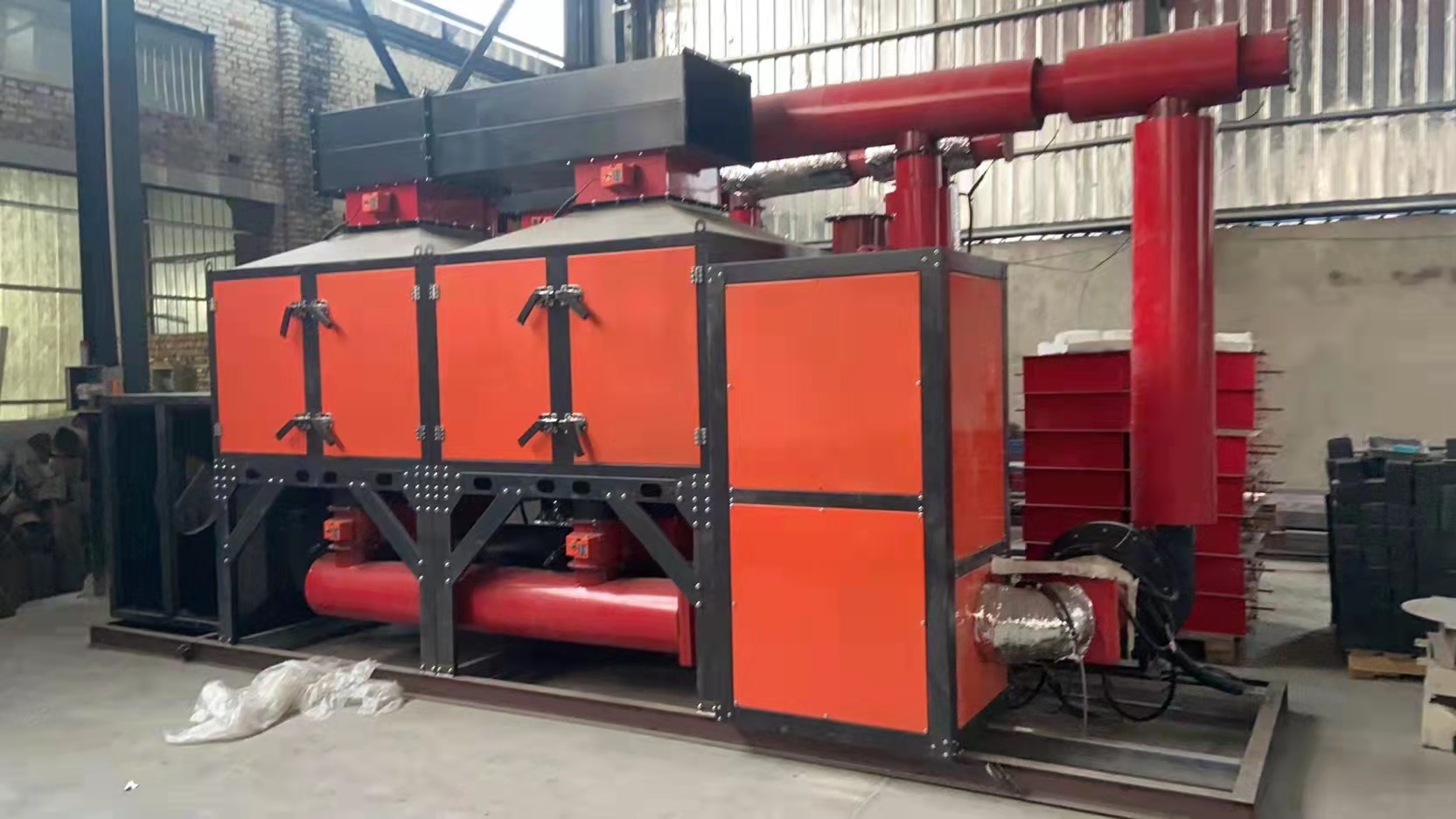

  催化燃烧co燃烧炉结构图,催化燃烧设备催化燃烧炉内部结构由10mm厚度的碳钢板焊接而成,内部放置电加热管和催化剂,外部加150mm的保温层和2mm厚度的铁板,外部的表面温度小于30°c。催化燃烧装置由内胆和外壳组成,内外壳间填满隔热材料炉体外壁温度在30℃以下,以防伤到操作人员和节约能源。内胆和外壳选用碳钢材料制作。催化燃烧装置增加了管式热交换器,燃烧后的高温气体经过热交换器时会把部分热能传递给未处理的低温废气,使热能充分利用,节约能源。催化室内的催化剂选用浙大生产的(KMK-22型)球状颗粒催化剂催化剂,载体三氧化二铝,外表涂层铂和钯。利用催化剂的作用降低氧化反应温度,加快化学反应速度,废气预热至200~400℃即可进行燃烧,不需要太长的时间和较高的温度条件,废气中的化合物即可很快分解成二氧化碳和水,从而这到净化的目的,称之为催化燃烧。




  1.催化燃烧炉外壳体


  2.催化燃烧炉炉体


  3.催化燃烧用加热管即1.5KW,根据所需要的温度,选择加热管的数量


  4.催化燃烧热电偶,每台为两个,炉膛上下各一个


  5.催化燃烧贵金属存放室,合理添加贵金属催化剂的数量


  6.催化燃烧炉密封盖


  7.催化燃烧泄爆口,防止热电偶及电控失误,在温度上升至顶点,泄爆口破裂打开


  8.催化燃烧炉用阻火器,阻火器由针孔不锈钢网组成,可以很好的阻止明火


  催化燃烧设备催化燃烧炉电加热管是用金属管(铁,不锈钢)作外壳、绝缘和导热填充物采用氧化美粉、电热丝作发热体,通过的生产设备和工艺,并进行了严格的质量管理制造而成。工艺:它是在电热管外壳绕上金属散热片,起扩大散热面、增加散热速度作用。


  1、管径,通常管径为:8mm、10mm、12mm、14mm、16mm、18mm、20mm


  2、翅片种类选择:方形翅片(25*50mm或者40*80mm)或者缠绕式翅片(一般采用6mm、10mm的钢带缠绕)


  3、外观材质选择:主要材质有10#碳钢、SUS304、SUS321、SUS316L、SUS310S(俗称:2520)、钛管等。


  4、翅片材质:10#碳钢、SUS3201、SUS304、SUS321、SUS316L


  5、电热丝材质选择:一般为铁铬铝丝(北京钢材)、镍铬丝(一般有H140、2080电阻丝等)。


  6、干烧电加热无风循环工作,建议加热区长度与功率的比例关系为1:1,即1米的发热区功率做1KW。


  7、干烧电加热管有风循环工作,建议加热区长度与功率的比例关系为1:1.5,即1米的发热区功率做1.5KW。


  催化燃烧设备在线离线规格型号按需定做,催化燃烧设备是使废气在催化剂的催化作用下在250~350℃的温度下发生氧化分解的废气处理设备。由于催化剂加速了氧化分解的历程,大多数VOCs物在250~350℃的温度时,通过催化剂就可以氧化掉。相对于直接燃烧设备680~1050℃的高温,催化燃烧设备具有很多的优势。


  不同的废气排放场合和不同的废气,有不同的工艺流程。但是无论采取哪种工艺流程,都由如下工艺单元组成:


  1、废气预处理装置


  废气在进入反应之前要进行预处理,这样做是为了避免催化剂床层的堵塞和催化剂中毒,除去废气中的粉尘、液滴以及催化剂的毒物。


  2、催化燃烧预热装置


  预热装置包括废气预热装置和催化剂燃烧器预热装置。这样做是因为催化有催化活性温度,要使废气和床层温度达到起燃温度才能进行催化燃烧,所以预热装置是要存在的。但是对于废气本身就比较高的气体是不需要预热装置的。如漆包线、绝缘材料、烤漆等烘干排气,温度可以达到300℃以上,则不必设置预热装置。在反应热能较大的场合,还需要设有热能回收装置,节约能源,二次利用。预热废气的热源温度一般都超过催化剂的活性温度。为保护催化剂,加热装置应与催化燃烧装置保持一点距离,这样还能使废气温度分布均匀。从需要预热这一点出发,催化燃烧法适用于连续排气的净化,若间歇排气,不仅每次预热需要耗能,反应热也无法回收利用,会造成很大的能源浪费,在设计和选择时应注意这一点。
